1. Bảng tra thép hình là gì?
Thép hình là vật liệu được sản xuất với mục đích phục vụ con người. Nó có mặt trong rất nhiều lĩnh vực của cuộc sống. Có thể thấy rõ nhất là ở các ngành công nghiệp và xây dựng. Sử dụng xây dựng cầu đường, làm kết cấu công trình, sử dụng trong ngành đóng tàu, nâng hạ thiết bị, kệ kho chứa hàng, khung container cùng nhiều lĩnh vực quan trọng khác.
Với mỗi mác thép sẽ được thiết kế dựa trên các tiêu chuẩn chuẩn xác khác nhau từ hình dáng, kích thước đến trọng lượng,… Chính vì vậy, để có thể lựa chọn thép phù hợp với công trình xây dựng của chính mình, các bạn cần phải nắm rõ các thông số kỹ thuật của thép mình lựa chọn.
Theo đó, bảng tra thép hình là bảng dùng để tra cứu trọng lượng thép một cách chuẩn xác và nhanh chóng, là công cụ hỗ trợ kỹ thuật tính toán lượng thép cần sử dụng và những đặc tính cơ bản của thép. Ngoài ra, bảng tra thép hình cho biết những thông số chính xác nhất về khối lượng riêng và những đặc tính vật lý cơ bản của thép như bán kính quán tính, mô men kháng uốn và quán tính.
Bảng tra này ngày càng trở nên phổ biến và hữu ích đối với công việc. Qua bảng tra thép hình chữ I, H, U, V chúng ta sẽ biết được về khối lượng riêng của các loại thép thông dụng. Con người có thể dùng bảng tra để có thể tìm kiếm thông tin cơ bản với các đặc tính vật lý của thép hình. Ví dụ như mô men quán tính, mômen kháng uốn và bán kính quán tính. Việc sử dụng bảng tra có thể hỗ trợ tính toán lượng thép cần sử dụng đối với từng hạng mục. Dựa trên ưu điểm của thép phù hợp với công trình nào thì lựa chọn loại đó. Đồng thời, loại trừ tối đa các nhược điểm để cho công việc.
2. Tiêu chuẩn thép hình
Tiêu chuẩn thép hình I
Thép hình I tiêu chuẩn: GOST 380-88, JIS G3101, SB410, 3010, ATSM, DIN, ANSI, EN.
Mác thép: ASTM A36, JIS G3101 SS400, Q345B, A572 Gr50, S355, S355JR S355JO, S275, S275JR, S275JO, S235, S235JR, S235JO.
Mác thép của Nga: CT3,… theo tiêu chuẩn: GOST 380-88.
Mác thép của Nhật: SS400,… theo tiêu chuẩn: JISnGn3101, SB410, 3010.
Mác thép của Trung Quốc: SS400, Q345B… theo tiêu chuẩn: JIS G3101, SB410, 3010 Mác thép của Mỹ: A36,… theo tiêu chuẩn: ATSM A36.
Tiêu chuẩn thép hình H
Mác thép của Nga: CT0, CT3, … thép hình I, H theo tiêu chuẩn: GOST 380-88.
Mác thép của Nhật: Theo tiêu chuẩn: JIS G3101, G3106… SB410, 3010, G4051, G3114-04, G3115, G3136, G3125, SS540. SMA490(A.B.C), SMA570, SM400(A.B.C), SM490(A.B.C), SM520(B.C), SN400(A.B.C), SPAH.
Mác thép của Trung Quốc: thép hình I, H Theo tiêu chuẩn: SS400, Q235A, Q235B, Q235C, Q235D, Q245R/Q345R…. Q345B 15X , 20X,..AS40/45/50/60/70. AR400/AR500.
Mác thép của Mỹ: A36,…Theo tiêu chuẩn: A570 GrA, A570 GrD, A572 Gr42/50,… ASTM/ASME SA/A36, AH32/AH36, ASTM A283/285.
Theo châu âu (EN): Theo tiêu chuẩn: S275JR/S275J0/S275J2 S355JR/S355J0/S355J2/S355K2/S235NL, St37-2, ST52-3.
Tiêu chuẩn thép hình U
Mác thép của Mỹ: A36 thép hình U đạt tiêu chuẩn là ATSM A36.
Mác thép Trung Quốc: Q235B, SS400... thép hình U đạt tiêu chuẩn JIS G3101, 3010, SB410.
Mác thép của Nhật: SS400 thép hình U, C đạt tiêu chuẩn quốc tế: JISG3101, 3010, SB410.
Mác thép của Nga: CT3… thép hình U, C đạt tiêu chuẩn GOST 380 – 88.
Tiêu chuẩn thép hình V
Mác thép của Nga: CT3 theo tiêu chuẩn Gost 380-38.
Mác thép của Nhật: SS400, Mác thép Q235B, Q345B theo tiêu chuẩn JIS G3101, SB410, 3030,…
Mác thép Trung Quốc: Q235B, SS400... đạt tiêu chuẩn JIS G3101, 3010, SB410.
Mác thép của Mỹ: A36 theo tiêu chuẩn ATSM A36, A572 Gr50, SS400,…

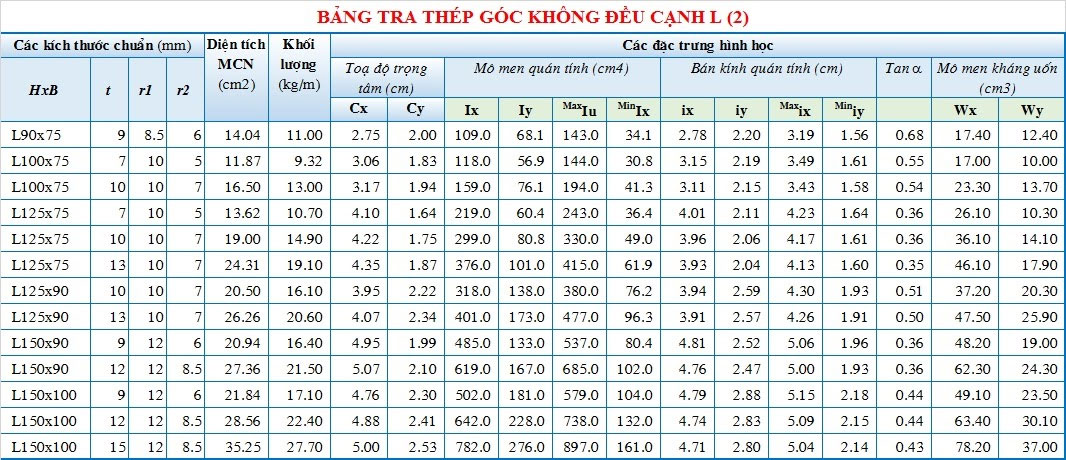

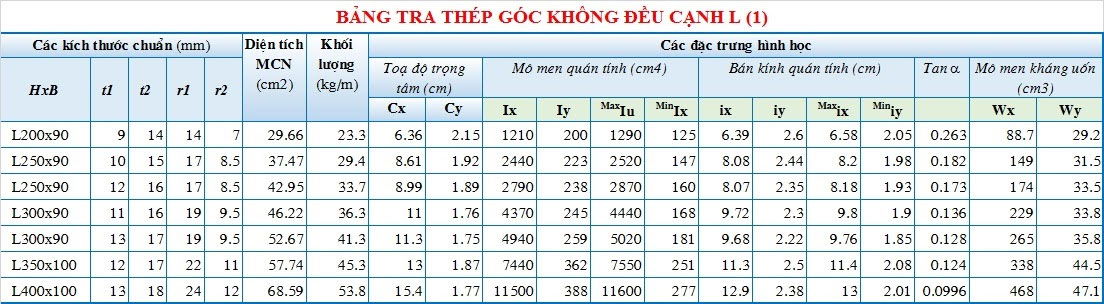

Tiêu chuẩn thép hình L
- Mác thép của Nga: CT3…theo tiêu chuẩn GOST 380-88.
- Mác thép của Nhật: SS400 theo tiêu chuẩn JIS G 3101, SB410, 3010.
- Mác thép của Trung Quốc: SS400, Q235B theo tiêu chuẩn JIS G3101, SB410, 3010.
- Mác thép của Mỹ: A36 theo tiêu chuẩn ATSM A36.

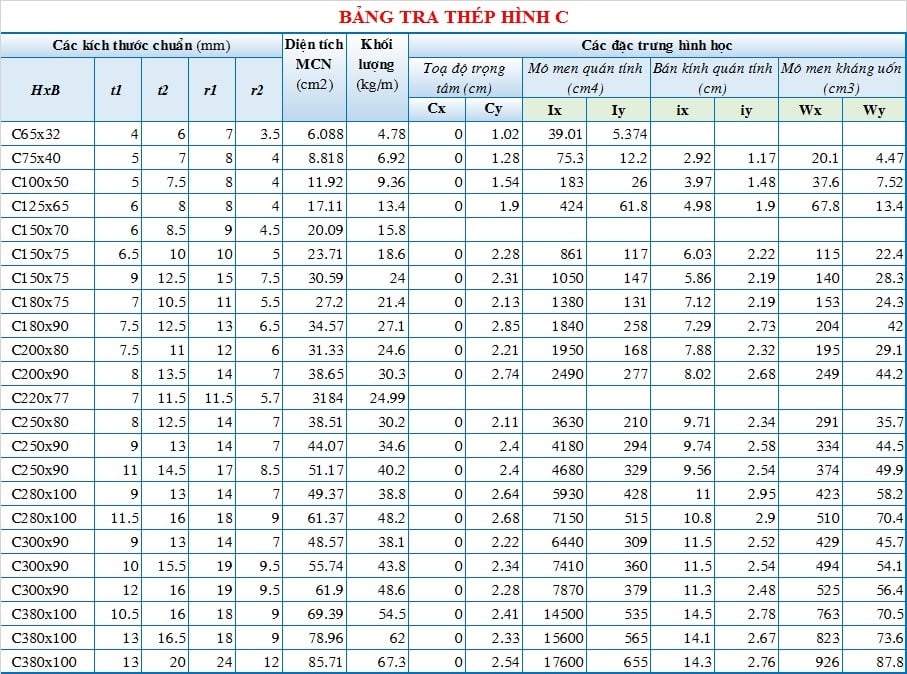

3. Bảng tra thép hình I, H, U, V, L, C cập nhật mới nhất
BẢNG TRA THÉP HÌNH I
| TÊN SẢN PHẨM | Kích thước cạnh ( XxYmm ) | Độ dày bụng T1 | Độ dày cánh T2 | Chiều Dài Cây ( M/ Cây ) | Trọng Lượng ( KG/ M ) |
| Thép hình I 100 | I100x50 | 3.2 | 6m | 7 | |
| Thép hình I 100 | I100x55 | 4.5 | 6.5 | 6m | 9.46 |
| Thép hình I 120 | I120x64 | 4.8 | 6.5 | 6m | 11.5 |
| Thép hình I 148 | I148x100 | 6 | 9 | 6m – 12m | 21.1 |
| Thép hình I 150 | I150x75 | 5 | 7 | 6m – 12m | 14 |
| Thép hình I 194 | I194x150 | 6 | 9 | 6m – 12m | 30.6 |
| Thép hình I 198 | I198x99 | 4.5 | 7 | 6m – 12m | 18.2 |
| Thép hình I 200 | I200x100 | 5.5 | 8 | 6m – 12m | 21.3 |
| Thép hình I 244 | I244x175 | 7 | 11 | 6m – 12m | 44.1 |
| Thép hình I 248 | I248x 124 | 5 | 8 | 6m – 12m | 25.7 |
| Thép hình I 250 | I250x125 | 6 | 9 | 6m – 12m | 29.6 |
| Thép hình I 250 | I250x175 | 7 | 11 | 6m – 12m | 44.1 |
| Thép hình I 294 | I294x200 | 8 | 12 | 6m – 12m | 56.8 |
| Thép hình I 298 | I298x149 | 5.5 | 8 | 6m – 12m | 32 |
| Thép hình I 300 | I300x150 | 6.5 | 9 | 6m – 12m | 36.7 |
| Thép hình I 340 | I340x250 | 9 | 14 | 6m – 12m | 79.7 |
| Thép hình I 346 | I346x174 | 6 | 9 | 6m – 12m | 41.4 |
| Thép hình I 350 | I350x175 | 7 | 11 | 6m – 12m | 49.6 |
| Thép hình I 390 | I390x300 | 10 | 16 | 6m – 12m | 107 |
| Thép hình I 396 | I396x199 | 7 | 11 | 6m – 12m | 56.6 |
| Thép hình I 400 | I400x200 | 8 | 13 | 6m – 12m | 66 |
| Thép hình I 440 | I440x300 | 11 | 18 | 6m – 12m | 124 |
| Thép hình I 446 | I446x199 | 8 | 12 | 6m – 12m | 66.2 |
| Thép hình I 450 | I450x200 | 9 | 14 | 6m – 12m | 76 |
| Thép hình I 482 | I482x300 | 11 | 15 | 6m – 12m | 114 |
| Thép hình I 488 | I488x300 | 11 | 18 | 6m – 12m | 128 |
| Thép hình I 496 | I496x199 | 9 | 14 | 6m – 12m | 79.5 |
| Thép hình I 500 | I500x200 | 10 | 16 | 6m – 12m | 89.6 |
| Thép hình I 596 | I596x199 | 10 | 15 | 6m – 12m | 94.6 |
| Thép hình I 582 | I582x300 | 12 | 17 | 6m – 12m | 137 |
| Thép hình I 588 | I588x300 | 12 | 20 | 6m – 12m | 151 |
| Thép hình I 594 | I594x302 | 14 | 23 | 6m – 12m | 175 |
| Thép hình I 600 | I600x200 | 11 | 17 | 6m – 12m | 106 |
| Thép hình I 692 | I692x300 | 13 | 20 | 6m – 12m | 166 |
| Thép hình I 700 | I700x300 | 13 | 24 | 6m – 12m | 185 |
| Thép hình I 792 | I792x300 | 14 | 22 | 6m – 12m | 191 |
| Thép hình I 800 | I800x300 | 14 | 26 | 6m – 12m | 210 |
| Thép hình I 900 | I900x300 | 16 | 18 | 6m – 12m | 240 |
BẢNG TRA THÉP HÌNH H
| Bảng tra thép hình H | |||
| Quy cách sản phẩm (cạnh x cạnh x bụng x cánh) | m | kg/m | kg/cây |
| H 100 x 100 x 6 x 8mm | 12 | 17.20 | 206.40 |
| H 125 x 125 x 6.5 x 9mm | 12 | 23.80 | 285.60 |
| H 148 x 99 x 6 x 9mm | 12 | 20.70 | 248.40 |
| H 150 x 150 x 7 x 10mm | 12 | 31.50 | 378.00 |
| H 175 x 175 x 7.5 x 11mm | 12 | 40.40 | 484.80 |
| H 194 x 150 x 6 x 9mm | 12 | 30.60 | 367.20 |
| H 200 x 200 x 8 x 12mm | 12 | 50.50 | 606.00 |
| H 244 x 175 x 7 x 11mm | 12 | 44.10 | 529.20 |
| H 250 x 250 x 9 x 14mm | 12 | 72.40 | 868.80 |
| H 294 x 200 x 8 x 12mm | 12 | 56.80 | 681.60 |
| H 300 x 300 x 10 x 15mm | 12 | 94.00 | 1,128.00 |
| H 340 x 250 x 9 x 14mm | 12 | 79.70 | 956.40 |
| H 350 x 350 x 12 x 19mm | 12 | 137.00 | 1,644.00 |
| H 390 x 300 x 10 x 16mm | 12 | 107.00 | 1,284.00 |
| H 400 x 400 x 13 x 21mm | 12 | 172.00 | 2,064.00 |
| H 414 x 405 x 18 x 28mm | 12 | 232.00 | 2,784.00 |
| H 488 x 300 x 11 x 18mm | 12 | 128.00 | 1,536.00 |
| H 588 x 300 x 12 x 20mm | 12 | 151.00 | 1,812.00 |
BẢNG TRA THÉP HÌNH U
| Tên | Quy cách | Độ dài | Trọng lượng kg/m | Trọng lượng (kg/cây) |
| Thép hình U49 | U 49x24x2.5x6m | 6M | 2.33 | 14.00 |
| Thép hình U50 | U50x22x2,5x3x6m | 6M | – | 13.50 |
| Thép hình U63 | U63x6m | 6M | – | 17.00 |
| Thép hình U64 | U 64.3x30x3.0x6m | 6M | 2.83 | 16.98 |
| Thép hình U65 | U65x32x2,8x3x6m | 6M | – | 18.00 |
| U65x30x4x4x6m | 6M | – | 22.00 | |
| U65x34x3,3×3,3x6m | 6M | – | 21.00 | |
| Thép hình U75 | U75x40x3.8x6m | 6M | 5.30 | 31.80 |
| Thép hình U80 | U80x38x2,5×3,8x6m | 6M | – | 23.00 |
| U80x38x2,7×3,5x6m | 6M | – | 24.00 | |
| U80x38x5,7 x5,5x6m | 6M | – | 38.00 | |
| U80x38x5,7x6m | 6M | – | 40.00 | |
| U80x40x4.2x6m | 6M | 5.08 | 30.48 | |
| U80x42x4,7×4,5x6m | 6M | – | 31.00 | |
| U80x45x6x6m | 6M | 7.00 | 42.00 | |
| U 80x38x3.0x6m | 6M | 3.58 | 21.48 | |
| U 80x40x4.0x6m | 6M | 6.00 | 36.00 | |
| Thép hình U100 | U 100x42x3.3x6m | 6M | 5.17 | 31.02 |
| U100x45x3.8x6m | 6M | 7.17 | 43.02 | |
| U100x45x4,8x5x6m | 6M | – | 43.00 | |
| U100x43x3x4,5×6 | 6M | – | 33.00 | |
| U100x45x5x6m | 6M | – | 46.00 | |
| U100x46x5,5x6m | 6M | – | 47.00 | |
| U100x50x5,8×6,8x6m | 6M | – | 56.00 | |
| U 100×42.5×3.3x6m | 6M | 5.16 | 30.96 | |
| U100 x42x3x6m | 6M | – | 33.00 | |
| U100 x42x4,5x6m | 6M | – | 42.00 | |
| U 100x50x3.8x6m | 6M | 7.30 | 43.80 | |
| U 100x50x3.8x6m | 6M | 7.50 | 45.00 | |
| U 100x50x5x12m | 12M | 9.36 | 112.32 | |
| Thép hình U120 | U120x48x3,5×4,7x6m | 6M | – | 43.00 |
| U120x50x5,2×5,7x6m | 6M | – | 56.00 | |
| U 120x50x4x6m | 6M | 6.92 | 41.52 | |
| U 120x50x5x6m | 6M | 9.30 | 55.80 | |
| U 120x50x5x6m | 6M | 8.80 | 52.80 | |
| Thép hình U125 | U 125x65x6x12m | 12M | 13.40 | 160.80 |
| Thép hình U140 | U140x56x3,5x6m | 6M | – | 54.00 |
| U140x58x5x6,5x6m | 6M | – | 66.00 | |
| U 140x52x4.5x6m | 6M | 9.50 | 57.00 | |
| U 140×5.8x6x12m | 12M | 12.43 | 74.58 | |
| Thép hình U150 | U 150x75x6.5x12m | 12M | 18.60 | 223.20 |
| U 150x75x6.5x12m(đủ) | 12M | 18.60 | 223.20 | |
| Thép hình U160 | U160x62x4,5×7,2x6m | 6M | – | 75.00 |
| U160x64x5,5×7,5x6m | 6M | – | 84.00 | |
| U160x62x6x7x12m | 12M | 14.00 | 168.00 | |
| U 160x56x5.2x12m | 12M | 12.50 | 150.00 | |
| U160x58x5.5x12m | 12M | 13.80 | 82.80 | |
| Thép hình U180 | U 180x64x6.x12m | 12M | 15.00 | 180.00 |
| U180x68x7x12m | 12M | 17.50 | 210.00 | |
| U180x71x6,2×7,3x12m | 12M | 17.00 | 204.00 | |
| Thép hình U200 | U 200x69x5.4x12m | 12M | 17.00 | 204.00 |
| U 200x71x6.5x12m | 12M | 18.80 | 225.60 | |
| U 200x75x8.5x12m | 12M | 23.50 | 282.00 | |
| U 200x75x9x12m | 12M | 24.60 | 295.20 | |
| U 200x76x5.2x12m | 12M | 18.40 | 220.80 | |
| U 200x80x7,5×11.0x12m | 12M | 24.60 | 295.20 | |
| Thép hình U250 | U 250x76x6x12m | 12M | 22.80 | 273.60 |
| U 250x78x7x12m | 12M | 23.50 | 282.00 | |
| U 250x78x7x12m | 12M | 24.60 | 295.20 | |
| Thép hình U300 | U 300x82x7x12m | 12M | 31.02 | 372.24 |
| U 300x82x7.5x12m | 12M | 31.40 | 376.80 | |
| U 300x85x7.5x12m | 12M | 34.40 | 412.80 | |
| U 300x87x9.5x12m | 12M | 39.17 | 470.04 | |
| Thép hình U400 | U 400x100x10.5x12m | 12M | 58.93 | 707.16 |
| Cừ 400x100x10,5x12m | 12M | 48.00 | 576.00 | |
| Cừ 400x125x13x12m | 12M | 60.00 | 720.00 | |
| Cừ 400x175x15,5x12m | 12M | 76.10 | 913.20 |
BẢNG TRA THÉP HÌNH V
| Tên | Quy cách thép V( A x B x t) | Độ dài m | Trọng lượng |
| Thép V25 | V 25 x 25 x 2.5ly | 6 | 5.5 |
| V 25 x 25 x 3ly | 6 | 6.7 | |
| Thép V30 | V 30 x 30 x 2.0ly | 6 | 5.0 |
| V 30 x 30 x 2.5ly | 6 | 5.5 | |
| V 30 x 30 x 3ly | 6 | 7.5 | |
| V 30 x 30 x 3ly | 6 | 8.2 | |
| Thép V40 | V 40 x 40 x 2ly | 6 | 7.5 |
| V 40 x 40 x 2.5ly | 6 | 8.5 | |
| V 40 x 40 x 3ly | 6 | 10.0 | |
| V 40 x 40 x 3.5ly | 6 | 11.5 | |
| V 40 x 40 x 4ly | 6 | 12.5 | |
| V 40 x 40 x 5ly | 6 | 17.7 | |
| Thép V45 | V 45 x 45 x 4ly | 6 | 16.4 |
| V 45 x 45 x 5ly | 6 | 20.3 | |
| Thép V50 | V 50 x 50 x 3ly | 6 | 13.0 |
| V 50 x 50 x 3,5ly | 6 | 15.0 | |
| V 50 x 50 x 4ly | 6 | 17.0 | |
| V 50 x 50 x 4.5ly | 6 | 19.0 | |
| V 50 x 50 x 5ly | 6 | 22.0 | |
| Thép V60 | V 60 x 60 x 4ly | 6 | 22.1 |
| V 60 x 60 x 5ly | 6 | 27.3 | |
| V 60 x 60 x 6ly | 6 | 32.2 | |
| Thép V63 | V 63 x 63 x 4ly | 6 | 21.5 |
| V 63 x 63 x5ly | 6 | 27.0 | |
| V 63 x 63 x 6ly | 6 | 28.5 | |
| Thép V65 | V 65 x 65 x 5ly | 6 | 30.0 |
| V 65 x 65 x 6ly | 6 | 35.5 | |
| V 65 x 65 x 8ly | 6 | 46.0 | |
| Thép V70 | V 70 x 70 x 5.0ly | 6 | 31.0 |
| V 70 x 70 x 6.0ly | 6 | 41.0 | |
| V 70 x 70 x 7ly | 6 | 44.3 | |
| Thép V75 | V 75 x 75 x 4.0ly | 6 | 31.5 |
| V 75 x 75 x 5.0ly | 6 | 34.0 | |
| V 75 x 75 x 6.0ly | 6 | 37.5 | |
| V 75 x 75 x 7.0ly | 6 | 41.0 | |
| V 75 x 75 x 8.0ly | 6 | 52.0 | |
| V 75 x 75 x 9ly | 6 | 59.8 | |
| V 75 x 75 x 12ly | 6 | 78.0 | |
| Thép V80 | V 80 x 80 x 6.0ly | 6 | 41.0 |
| V 80 x 80 x 7.0ly | 6 | 48.0 | |
| V 80 x 80 x 8.0ly | 6 | 57.0 | |
| Thép V90 | V 90 x 90 x 6ly | 6 | 49.7 |
| V 90 x 90 x 7,0ly | 6 | 57.0 | |
| V 90 x 90 x 8,0ly | 6 | 72.0 | |
| V 90 x 90 x 9ly | 6 | 72.6 | |
| V 90 x 90 x 10ly | 6 | 79.8 | |
| V 90 x 90 x 13ly | 6 | 102.0 | |
| Thép V100 | V 100 x 100 x 7ly | 6 | 62.9 |
| V 100 x 100 x 8,0ly | 6 | 72.0 | |
| V 100 x 100 x 9,0ly | 6 | 78.0 | |
| V 100 x 100 x 10,0ly | 6 | 90.0 | |
| V 100 x 100 x 12ly | 6 | 64.0 | |
| V 100 x 100 x 13ly | 6 | 114.6 | |
| Thép V120 | V 120 x 120 x 8ly | 6 | 88.2 |
| V 120 x 120 x 10ly | 6 | 109.0 | |
| V 120 x 120 x 12ly | 6 | 130.0 | |
| V 120 x 120 x 15ly | 6 | 129.6 | |
| V 120 x 120 x 18ly | 6 | 160.2 | |
| Thép V130 | V 130 x 130 x 9ly | 6 | 107.4 |
| V 130 x 130 x 10ly | 6 | 115.0 | |
| V 130 x 130 x 12ly | 6 | 141.0 | |
| V 130 x 130 x 15ly | 6 | 172.8 | |
| Thép V150 | V 150 x 150 x 10ly | 6 | 137.5 |
| V 150 x 150 x 12ly | 6 | 163.0 | |
| V 150 x 150 x 15ly | 6 | 201.5 | |
| V 150 x 150 x 18ly | 6 | 238.8 | |
| V 150 x 150 x 19ly | 6 | 251.4 | |
| V 150 x 150 x 20ly | 6 | 264 | |
| Thép V175 | V 175 x 175 x 12ly | 6 | 190.8 |
| V 175 x 175 x 15ly | 6 | 236.4 | |
| Thép V200 | V 200 x 200 x 15ly | 6 | 271.8 |
| V 200 x 200 x 16ly | 6 | 289.2 | |
| V 200 x 200 x 18ly | 6 | 324 | |
| V 200 x 200 x 20ly | 6 | 358.2 | |
| V 200 x 200 x 24ly | 6 | 424.8 | |
| V 200 x 200 x 25ly | 6 | 441.6 | |
| V 200 x 200 x 26ly | 6 | 457.8 | |
| Thép V256 | V 250 x 250 x 25ly | 6 | 562.2 |
| V 250 x 250 x 35ly | 6 | 768 |
BẢNG TRA THÉP HÌNH L
BẢNG TRA THÉP HÌNH C
Trên đây là toàn bộ nội dung bài viết của Luật Minh Khuê liên quan đến vấn đề: Bảng tra thép hình I, H, U, V, L, C cập nhật mới nhất. Mọi thắc mắc chưa rõ hay có nhu cầu hỗ trợ vấn đề pháp lý khác, quý khách hàng vui lòng liên hệ với bộ phận tư vấn pháp luật trực tuyến qua số hotline: 1900.6162 để được hỗ trợ và giải đáp kịp thời. Xin trân trọng cảm ơn quý khách hàng đã quan tâm theo dõi bài viết của Luật Minh Khuê.
