Lý thuyết Công nghệ 12 Bài 23: Mạch điện xoay chiều ba pha đầy đủ

I. Khái niệm về mạch điện xoay chiều ba pha

Hệ thống điện ba pha là một trong những cách phổ biến để vận chuyển và cung cấp điện năng trong các ứng dụng công nghiệp. Nó bao gồm ba dây dẫn điện độc lập được kết nối với ba nguồn điện xoay chiều pha tách biệt, có pha lệch nhau 120 độ. Khi các nguồn này hoạt động cùng nhau, chúng tạo ra một hệ thống điện mạnh mẽ và ổn định, thích hợp cho nhiều loại tải công suất lớn như máy móc, động cơ điện và thiết bị công nghiệp.

1. Nguồn điện ba pha

Để tạo ra dòng điện xoay chiều ba pha, dùng máy phát điện xoay chiều ba pha. Máy phát điện xoay chiều ba pha gồm ba dây quấn AX, BY, CZ và nam châm điện.

Mỗi dây quấn của máy phát điện là một pha

- Dây quấn pha A ký hiệu là AX.

- Dây quấn pha B ký hiệu là BY.

- Dây quấn pha C ký hiệu là CZ.

Khi nam châm quay điện với tốc độ không đổi, trong dây quấn mỗi pha xuất hiện suất điện động (sđđ) xoay chiều một pha. Các dây quấn của các pha có cùng số vòng dây và đặt lệch nhau một góc điện trong không gian nên sđđ các pha bằng nhau về biên độ và tần số nhưng lệch nhau một góc

2. Tải ba pha

Tải ba pha thường là các động cơ điện 3 pha, lò điện 3 pha... Tổng trở của các pha A, B, C của tải là ZA, ZB, ZC

II. Cách nối nguồn điện và tải ba pha

Nếu mỗi pha của máy phát điện ba pha nối riêng với mỗi tải, ta có mạch điện ba pha không liên hệ với nhau

Thông thường người ta nối ba pha của nguồn điện, ba pha của tải thành hình sao hoặc tam giác.

Khi Nối hình sao thì 3 điểm cuối X, Y, Z của ba pha nối với nhau tạo thành điểm trung tính O.

Khi nối hình tam giác thì điểm đầu pha này nối với điểm cuối pha kia.

1. Cách nối nguồn điện ba pha

Nguồn điện nối hình sao, hình sao có dây trung tính và hình tam giác

2. Cách nối tải ba pha

III. Sơ đồ mạch điện ba pha

1. Sơ đồ mạch điện ba pha

Các điểm đầu ba pha A, B, C của nguồn điện được nối với các dây dẫn điện ba pha đến các tải. Các dây dẫn ấy gọi là dây pha. Dây nối từ điểm trung tính O của nguồn đến điểm trung tính O’ của tải gọi là dây trung tính

a) Nguồn điện nối hình sao, tải nối hình sao

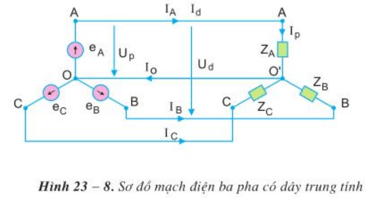

b) Nguồn và tải nối hình sao có dây trung tính

Còn gọi là mạch điện ba pha bốn dây (ba dây pha và một dây trung tính).

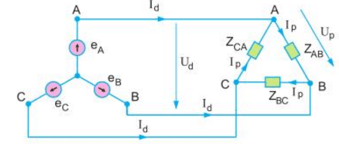

c) Nguồn nối hình sao, tải nối hình tam giác

2. Quan hệ giữa đại lượng dây và pha

Nếu tải ba pha đối cứng thí:

A, Khi nối hình sao: Id = Ip

B, Khi nối hình tam giác: Id =  Ip; Ud = Up

IV. Ưu điểm của mạch điện ba pha bốn dây

Mạch điện ba pha bốn dây (3-phase 4-wire) cung cấp nhiều ưu điểm quan trọng:

- Cung cấp dòng điện ba pha: Tận dụng tối đa hiệu suất của dòng điện ba pha, giúp cung cấp công suất lớn một cách ổn định cho các thiết bị công suất cao như máy móc công nghiệp, động cơ điện và hệ thống sản xuất.

- Tính cân bằng dòng điện: Hệ thống ba pha giúp cân bằng dòng điện, giảm thiểu biến động và rung lắc của các thiết bị điện khi hoạt động, làm tăng tuổi thọ và hiệu suất của chúng.

- Sử dụng dây trung tâm: Mạch ba pha bốn dây sử dụng một dây trung tâm (neutral) đi kèm ba dây pha, giúp cung cấp điện cho các tải một pha nếu cần thiết. Điều này hữu ích cho các tải một pha nhỏ hơn, không đòi hỏi công suất lớn như ánh sáng, điện gia dụng.

- An toàn và linh hoạt: Dây trung tâm (neutral) cũng giúp cải thiện tính an toàn trong việc cung cấp điện cho các thiết bị, cũng như tạo ra sự linh hoạt trong việc kết nối và sử dụng hệ thống điện.

- Mạch ba pha bốn dây thường được ưa chuộng trong các ứng dụng công nghiệp và dân dụng bởi tính linh hoạt, khả năng cung cấp điện cho nhiều loại tải khác nhau, từ công suất lớn đến nhỏ.

V. Một số câu hỏi bài tập liên quan

Mạch điện xoay chiều ba pha có nhiều ứng dụng quan trọng trong nhiều lĩnh vực khác nhau, bao gồm:

- Công nghiệp và Sản xuất: Đây có lẽ là ứng dụng phổ biến nhất của mạch ba pha. Các động cơ điện, máy móc, thiết bị công nghiệp thường sử dụng nguồn cấp điện từ mạch ba pha do khả năng cung cấp công suất lớn, ổn định và hiệu quả cao.

- Hệ thống truyền tải điện: Mạch ba pha được sử dụng trong hệ thống truyền tải điện lớn để vận chuyển điện năng từ nhà máy điện đến các khu vực tiêu dùng. Điều này giúp giảm thiểu tổn thất điện năng và tối ưu hóa việc vận chuyển năng lượng.

- Hệ thống đèn chiếu sáng: Mạch ba pha cũng có thể được sử dụng để cung cấp nguồn điện cho hệ thống đèn chiếu sáng công cộng hoặc khu dân cư. Dùng trong ứng dụng này, mạch ba pha có thể cung cấp điện cho các thiết bị dân dụng với hiệu suất tốt.

- Ứng dụng công nghiệp khác: Ngoài ra, mạch ba pha còn được sử dụng trong nhiều ứng dụng công nghiệp khác như hệ thống điều hòa không khí, máy biến áp, các hệ thống cung cấp điện dự phòng và nhiều thiết bị công nghiệp khác.

Tính ổn định, hiệu suất cao và khả năng cung cấp điện cho các thiết bị công suất lớn là những ưu điểm lớn khiến mạch ba pha trở thành lựa chọn ưa thích trong các ứng dụng công nghiệp và cung cấp điện.

Bài tập số 2: Ưu điểm của Mạch điện xoay chiều ba pha

Lời giải chi tiết:

Mạch điện xoay chiều ba pha mang lại nhiều ưu điểm quan trọng, bao gồm:

- Cung cấp công suất lớn và ổn định: Mạch ba pha cung cấp điện năng với công suất lớn và ổn định, rất thích hợp cho các thiết bị công suất cao như động cơ điện, máy móc công nghiệp và hệ thống sản xuất.

- Hiệu suất cao: Hệ thống ba pha giúp tối ưu hóa hiệu suất sử dụng điện năng và giảm thiểu tổn thất năng lượng trong quá trình truyền tải và sử dụng điện.

- Độ tin cậy cao: Mạch ba pha giúp giảm thiểu sự rung lắc của động cơ, cung cấp điện ổn định hơn và kéo dài tuổi thọ của các thiết bị điện.

- Tiết kiệm vật liệu: So với hệ thống một pha, mạch ba pha có thể giảm thiểu kích thước của các bộ biến áp và tăng cường khả năng kiểm soát.

- Ứng dụng linh hoạt: Hệ thống ba pha cung cấp sự linh hoạt cho việc kết nối các thiết bị công suất lớn và nhỏ, từ công nghiệp đến dân dụng.

- Tính cân bằng dòng điện: Ba pha được phân phối đều giữa các dây dẫn, giúp giảm biến động và rung lắc của hệ thống, từ đó tăng hiệu suất và ổn định của các thiết bị sử dụng điện.

Nhờ những ưu điểm này, mạch điện ba pha đã trở thành lựa chọn phổ biến trong nhiều ứng dụng công nghiệp và cung cấp điện, đáp ứng nhu cầu sử dụng công suất lớn một cách hiệu quả và ổn định.

Bài tập số 3: Nhược điểm của Mạch điện xoay chiều ba pha

Lời giải chi tiết:

Mặc dù mạch điện xoay chiều ba pha có nhiều ưu điểm, nhưng cũng có một số nhược điểm cần xem xét:

- Chi phí ban đầu: Thiết bị và hệ thống điện ba pha thường đòi hỏi chi phí ban đầu cao hơn so với hệ thống một pha. Điều này có thể làm tăng chi phí đầu tư ban đầu cho việc xây dựng hoặc nâng cấp hệ thống.

- Phức tạp hơn trong lắp đặt và bảo trì: Hệ thống ba pha thường đòi hỏi kiến thức chuyên sâu về điện và cần kỹ thuật viên có kỹ năng cao để lắp đặt và bảo trì. Điều này có thể làm tăng chi phí và khó khăn trong việc quản lý và bảo trì hệ thống.

- Khó khăn trong việc cung cấp cho người dùng dân dụng: Trong nhiều trường hợp, việc cung cấp điện ba pha cho các người dùng dân dụng có thể gặp khó khăn do việc sử dụng thiết bị và thiết lập tải một pha trong các hộ gia đình không phù hợp.

- Khả năng mắc lỗi và ảnh hưởng đến toàn bộ hệ thống: Nếu một trong ba pha bị lỗi, toàn bộ hệ thống ba pha có thể gặp vấn đề, ảnh hưởng đến hoạt động của các thiết bị kết nối.

- Khó khăn trong việc mở rộng hệ thống: Khi cần mở rộng hoặc thay đổi cấu trúc của hệ thống điện, việc thay đổi hệ thống ba pha có thể gặp phải nhiều khó khăn hơn so với hệ thống một pha.

Những nhược điểm này không phải lúc nào cũng áp dụng vào mọi tình huống, nhưng chúng cần được xem xét để đảm bảo việc triển khai và sử dụng mạch điện ba pha được thực hiện một cách hiệu quả và an toàn nhất.
